OSPF Point-to-Point Network

01.10.2026 #H3C #Comware #OSPF #Routing #Lab

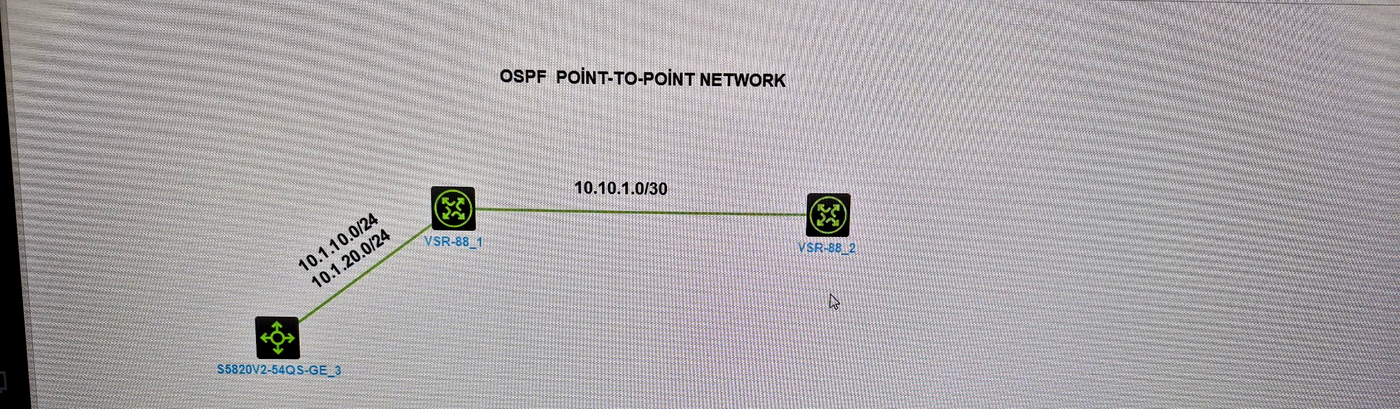

Topoloji

Lab, iki H3C VSR router (VSR-88_1, VSR-88_2) ve bir S5820V2-54QS-GE switch’ten oluşuyor. VSR-88_1 ile VSR-88_2 arasındaki bağlantı OSPF point-to-point (p2p) network type olarak yapılandırıldı; VSR-88_1 ile switch arasındaki bağlantı ise VLAN 10/20 taşıyan trunk hat üzerinden sağlandı.

Adresleme

Arayüz	Cihaz	IP	Açıklama
GigabitEthernet0/0/0	R1 (VSR-88_1)	10.10.1.1/30	P2P link, ospf network-type p2p
GigabitEthernet0/0/0	R2 (VSR-88_2)	10.10.1.2/30	P2P link, ospf network-type p2p
Vlan-interface10	R1	10.1.10.1/24	VLAN 10
Vlan-interface20	R1	10.1.20.1/24	VLAN 20
Vlan-interface10	switch1 (S5820V2)	10.1.10.2/24	VLAN 10 SVI

R1 Konfigürasyonu

sysname R1
#
ospf 1
 silent-interface all
 undo silent-interface GigabitEthernet0/0/0
 area 0.0.0.0
  network 0.0.0.0 255.255.255.255
#
interface Vlan-interface10
 ip address 10.1.10.1 255.255.255.0
#
interface Vlan-interface20
 ip address 10.1.20.1 255.255.255.0
#
interface GigabitEthernet0/0/0
 port link-mode route
 ip address 10.10.1.1 255.255.255.252
 ospf network-type p2p
#
interface GigabitEthernet0/0/1
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan 1 10 20

R2 Konfigürasyonu

sysname R2
#
ospf 1
 area 0.0.0.0
  network 0.0.0.0 255.255.255.255
#
interface GigabitEthernet0/0/0
 port link-mode route
 ip address 10.10.1.2 255.255.255.252
 ospf network-type p2p

Doğrulama

R1 üzerinde display ospf routing çıktısı, 3 ağın tamamının intra-area olarak öğrenildiğini gösteriyor:

OSPF Process 1 with Router ID 10.1.20.1
Destination        Cost  Type  NextHop    AdvRouter   Area
10.10.1.0/30        1    Stub  0.0.0.0    10.1.20.1   0.0.0.0
10.1.20.0/24         1    Stub  0.0.0.0    10.1.20.1   0.0.0.0
10.1.10.0/24         1    Stub  0.0.0.0    10.1.20.1   0.0.0.0

R2 tarafında ise R1 arkasındaki VLAN ağları cost 2 ile öğrenildi (P2P link cost 1 + R1 üzerindeki yerel maliyet):

OSPF Process 1 with Router ID 10.10.1.2
Destination        Cost  Type  NextHop     AdvRouter   Area
10.10.1.0/30        1    Stub  0.0.0.0     10.10.1.2   0.0.0.0
10.1.20.0/24         2    Stub  10.10.1.1   10.1.20.1   0.0.0.0
10.1.10.0/24         2    Stub  10.10.1.1   10.1.20.1   0.0.0.0

ospf network-type p2p kullanılmasının sebebi, /30’luk bir point-to-point linkte DR/BDR seçim sürecini (ve buna bağlı gecikmeyi) devre dışı bırakarak komşuluğun doğrudan kurulmasını sağlamak.
